日本のNDTをリードする GE(Krautkramer), Olympus, 菱電湘南エレクトロニクス
NDI実技試験に使用されるのは USM35X-JE(Gタイプ)、UI-25JSNDI仕様(Rタイプ)です
GESIT  USM Go+ ポケットサイズ超音波探傷器 USM Go+ の特長

USMGo+探傷器カタログ
USMGo+斜角探傷設定手順
USMGo+機能キー・メモリー使用方法

鉄筋ガス圧接部用設定手順
機械式継手挿入長測定用設定手順

溶接部斜角探傷(カラースキップ機能使用時)


鉄筋ガス圧接継手探傷(MA使用時)


高い分解能(1mm肉厚測定時波形)



850g!群を抜く携帯性! それは性能です
   USM Go+ DAC
税抜価格 \1,090,000.
   USM Go+ SW
税抜価格 \1,190,000.

  • USM Go+シリーズは従来のポータブル探傷器の概念を一新
  • IP67準拠の防塵・防滴構造かつ小型・軽量850gポケットサイズ
  • ラバーハウジングを採用した堅牢構造(Mil-Std-810F
  • DAC機能(JIS Z 3060 規格、ASME/EN規格)標準装備
  • AWS機能搭載
  • 低周波数探触子に効果のあるスクエアパルス機能標準搭載
  • 溶接部検査の作業性を向上させる斜角スキップ点色別表示機能搭載
  • 波形録画機能搭載
  • 画面サイズ64.8mm×108mm(ピクセル数480×800
 軽量性と堅牢性は作業の質へと転化!
 建築鉄骨溶接部検査
 JIS DAC機能を搭載しており、JIS Z 3060に基づいた検査業務に最適です。手のひらサイズの探傷器は現場間移動の負担を大幅に軽減します
 鉄筋ガス圧接部探傷
 両手で探触子を走査しながら、無理な体勢を強いられることの多い鉄筋ガス圧接部探傷の現場でも首かけで作業出来るUSMGo+は作業者の負担を大幅に軽減します
 プラントメンテナンス
 入り組んだプラントでの高所作業でもUSMGo+はポケットに入れて移動が可能であり、親指一本だけで探傷器の設定や探傷結果の記録が全て可能なUSMGo+は作業者の負担を大幅に軽減します
  USM Go+ SWUSM Go+ DAC に以下の機能が付加された機種です
  • ゴーストエコー検出機能 (鍛造品検査に効果があります)
  • DGS機能 (欠陥寸法の測定)
 USMGo+ 納入時標準構成内容
 USMGo+本体 SDメモリカード(2GB)
 バッテリ充電器兼AC電源  キャリングケース
 ハンドストラップ  取扱説明書
 画面保護シート(10枚)  校正証明書類

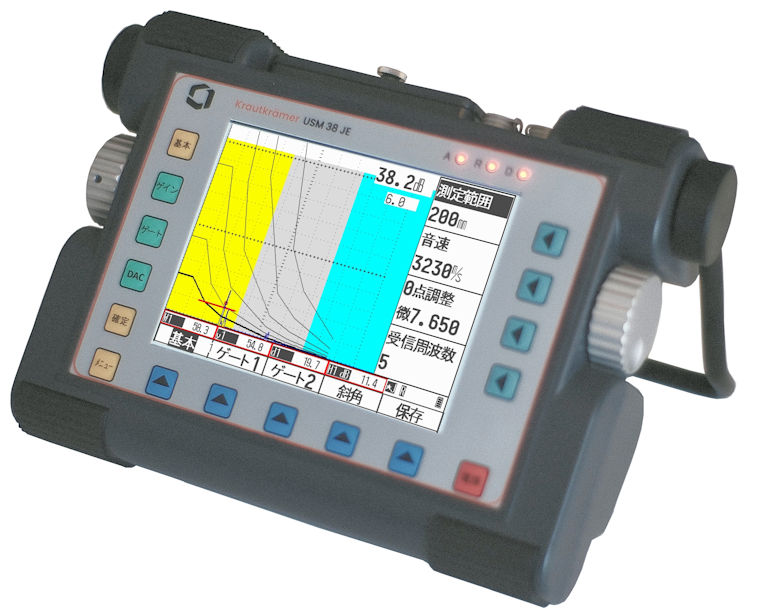

GESIT  USM35X JE
超音波探傷器 USM35X JEの特長
 USM35X JE は日本非破壊検査協会殿実技試験会場で貸与されるGタイプ探傷器と同一の機種です。キーパッドのならび方や名称がUSM35X DACとは異なります。また、DACの描画手順とその操作方法も異なります。これは日本非破壊検査協会殿の講習会、実技試験での運用のための仕様であるためです。この点に御留意いただきますようお願い申し上げます。
 USM35XJEはNDI実技試験機種です
  GESIT・ドイツ製 USM35X JE 税抜価格 \1,100,000.

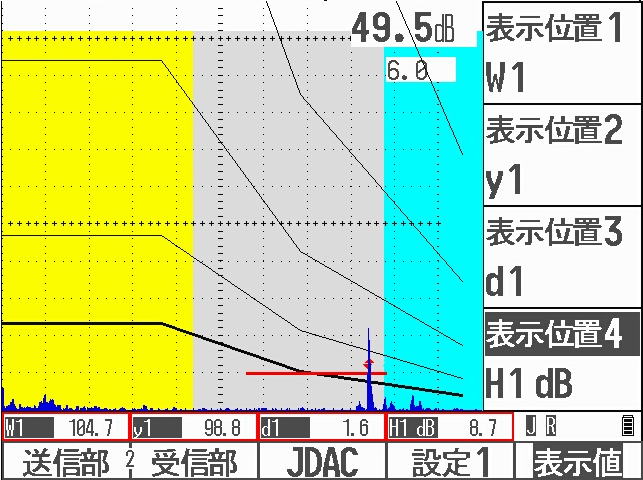

 USM35X JEは、社団法人日本非破壊検査協会 「JSNDI仕様デジタル超音波探傷器」の基本操作仕様に対応しています。
  • 「通常探傷モード」および「演習モード」の切替が可能
  • 「通常探傷モード」では、日ごろの超音波探傷検査に、「演習モード」では、JSNDIの超音波探傷実技試験の練習用として使用可能

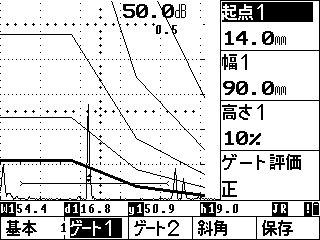

  • 基本画面を表示する「基本」キーをはじめ、探傷時によく使うゲインステップ変更やゲート設定、DAC作成の画面に切替可能なダイレクトキーを配置
  • メニュー階層を限りなく少なくし、使いやすさを向上
  • JIS-DAC機能、S-DAC機能(距離振幅特性曲線)搭載
  • 斜角スキップ点色別表示機能により斜角探傷時設定板厚と屈折角によって画面上に0.5S, 1.0S, 1.5S のスキップごとに区間をカラーで色別表示が可能(通常探傷モードのみ搭載)
  • エコーの動作を明確にするMA 表示
  • 作業環境に合わせて画面表示カラーの選択が可能
  • VGA 出力により外部モニタやプロジェクタとの接続が可能
ご注意!:USM35X JEは操作手順及びキー配列・キー名称が一般販売機種USM35X DACとかなり異なります。日本非破壊検査協会殿から会場貸与で実技試験される方は必ず操作方法を事前に十分に習得願います
 PDFカタログ: (213KB catalog_usm35xje.pdf)
 PDF資料: Gタイプ UT1設定手順(1.22MB usm35xjendilevel1tejun.pdf)
 PDF資料: Gタイプ UT2設定手順(745KB usm35xjendilevel2tejun.pdf)

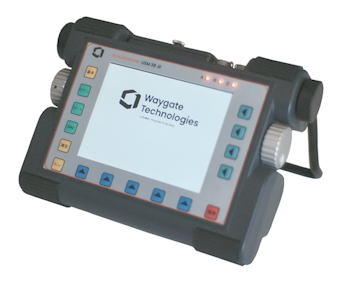

GESIT  USM35X DAC
超音波探傷器 USM35X DACの特長
USM35ポータブル型超音波探傷器画像

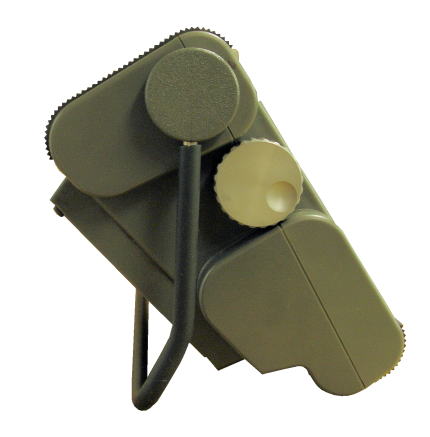

←側面ビュー

標準価格:¥1,070,000.

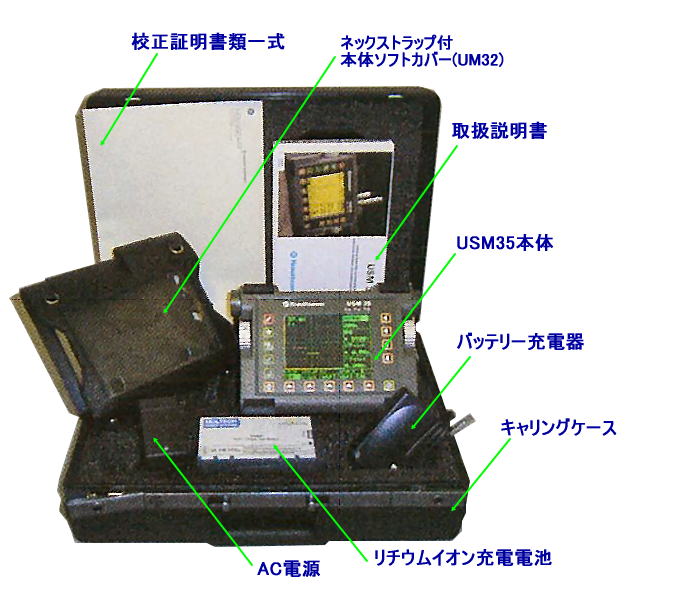

標準構成内容写真

USM35X RBは圧接部専用機能搭載



USM35X SはDGS機能搭載


USM35Xには選ばれる理由がある
   ドイツ製 USM35X DAC税抜価格 \1,070,000.(2015/10/01価格改定)
  • 見やすい大画面: USM25シリーズより液晶サイズを38%拡大
  • 14時間の操作: リチウムイオン充電池標準搭載
  • バイリンガル表示: 好評の日本語/英語/各国語を標準搭載
  • スキップ色別表示: 斜角探傷時0.5S,1S,1.5Sを色分け表示(特許)
  • 曲率補正機能搭載: プラントメンテナンスに抜群の威力を発揮
  • VGA出力機能搭載: 講習会等でもプロジェクターに直接出力
  • 日本非破壊検査協会実技試験: 持ち込み認定済み
  • 全構連実技試験: 持ち込み認定済み
  • 日本圧接協会実技試験1〜3種:持込認定済み
  • 電池、充電器、皮ケース、キャリングケース、校正証明: 標準付属
以下のUSM35Xに関するPDF資料がダウンロード可能です
  PDF NDI Level1 設定手順(975KB)
  PDF NDI Level2 設定手順(917KB)
  PDF 全構協 設定手順(593KB)
PDF 日本語カタログ(816KB)
PDF メモリークリアからLMH線作成までの手順(632KB)
アンカーボルト・ロックボルト長さ測定

以下の信明ゼネラル製シェアウェアソフトウェアはzip圧縮MSIファイルのみですセットアップに困難がある場合にはDisk版をお申し込みください

 信明ゼネラル製WindowsPC用ソフトウェア
1.USM35X専用ボルト長測定結果文書化支援ソフトBoltDoc35(1.8MB) (シェアウェア\3,000.)
2. USM35シリーズ専用ドキュメントツールFlawDoc3(3.37MB)(シェアウェア\5,000)
振込先: みずほ銀行新橋支店 当座27088 信明ゼネラル株式会社


USM35XSは鍛造製品検査に最適です!(価格:1,190,000)
 DGS機能は等価欠陥寸法
(ERS)をダイレクト表示します
USM35XSのDGS機能に登録済みの探触子
1 垂直 B1-S 12 斜角 MWB70-4 23 斜角 WB60-2
2 垂直 B2-S 13 斜角 SWB45-2 24 斜角 WB70-2
3 垂直 B4-S 14 斜角 SWB60-2 25 分割 MSEB-2
4 垂直 MB2-S 15 斜角 SWB70-2 26 分割 MSEB-4
5 垂直 MB4-S 16 斜角 SWB45-5 27 分割 MSEB-4 0°
6 垂直 MB5-S 17 斜角 SWB60-5 28 分割 SEB-1
7 斜角 MWB45-2 18 斜角 SWB70-5 29 分割 SEB-2 KF5
8 斜角 MWB60-2 19 斜角 WB45-1 30 分割 SEB-4 KF8
9 斜角 MWB70-2 20 斜角 WB60-1 31 分割 SEB-2
10 斜角 MWB45-4 21 斜角 WB70-1 32 分割 SEB-4
11 斜角 MWB60-4 22 斜角 WB45-2 0 任意の探触子
 上表の探触子DGSダイヤグラムはUSM35XSに登録済みです
GESIT  USM36   USM36 DAC、USM36 Sの特長
   工場内品質管理に最適なUSM36
  クラウトクレーマー(ドイツ)製品質管理用超音波探傷器
  USM36 DAC  \1,130,000. (2016/09/01価格改定)
  USM36 S    \1,250,000.
  • 800×480 ピクセル7インチ大型画面を搭載(厚物探傷に最適な横軸解像度)
  • 自動校正機能/STB 屈折角測定機能
  • 過酷な環境に対応(IP66、14時間駆動、-10℃〜+55℃で稼働)
  • 肉厚測定を補助する高分解能性能、AGTAGC機能標準搭載
 PDFカタログ:(1106KB catalog_usm36.pdf)

鉄骨超音波試験時設定手順(1.8MB usm36dac.pdf)
GESIT  USN60 USN60の特長

USN60は鍛造製品・鋳物製品の探傷に最適です

USN60 DGSオプション搭載時


プローブデータシートの一例

USN60の圧倒的な性能と拡張性

GESIT(Krautkramer)・米国製 USN60 税抜価格 \1,60,000.

                           USN60和文カタログPDFをダウンロードします

  USN60は航空機部材などの薄物探傷・肉厚測定に適しています
  • 航空機から原子力までワイドな検査対象物
  • 25MHz周波数帯域までカバーする広帯域アンプ
  • VGA(640×480ピクセル)表示のRF波形が実現する高分解能
  • 正確に肉厚測定に必要なIF-OFFset等の各種補助機能
  • 99,999点の肉厚測定値データロガー

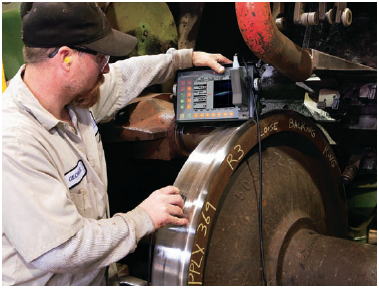

  USN60は長尺鍛造品探傷に適しています
  • 航空機から原子力までワイドな検査対象物
  • 0.25MHz周波数帯域までカバーする広帯域アンプ
  • 探触子を極限まで駆動するスクエアーパルス機能のハイパワー
  • 超ワイド測定範囲 1mm〜27.94mで長尺鍛造品探傷
  • VGA(640×480ピクセル)表示のRF波形が実現する高分解能
  • アナログ表示に匹敵するダイナミックな波形表示性能
  • JISDAC機能標準搭載!
  • DGS機能(オプション)搭載が可能

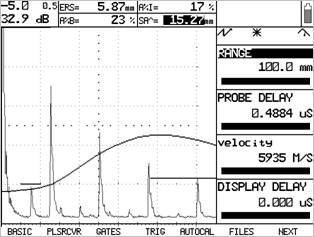

  USN60DGS機能(オプション)は等価欠陥寸法(ERS)をダイレクト表示

 鍛造品検査に威力を発揮します
 プローブデータシートから読み取らなくても自動表示
USN60のDGS機能に登録済みの探触子
2 垂直 B1-S 13 斜角 MWB70-4 24 斜角 WB60-2
3 垂直 B2-S 14 斜角 SWB45-2 25 斜角 WB70-2
4 垂直 B4-S 15 斜角 SWB60-2 1 任意の探触子
5 垂直 MB2-S 16 斜角 SWB70-2
6 垂直 MB4-S 17 斜角 SWB45-5
7 垂直 MB5-S 18 斜角 SWB60-5
8 斜角 MWB45-2 19 斜角 SWB70-5
9 斜角 MWB60-2 20 斜角 WB45-1
10 斜角 MWB70-2 21 斜角 WB60-1
11 斜角 MWB45-4 22 斜角 WB70-1
12 斜角 MWB60-4 23 斜角 WB45-2
 上表の探触子DGSダイヤグラムはUSN60に登録可能です(オプション)

 DGSオプション価格: メーカーオプション\+100,000.(ご発注時追加)
              ディーラーオプション\+198,000.(納入後改造)
デジタル超音波探傷器 UI-S7 UI-S7の特長
UI-S7超音波探傷器


 UI-S7は進化を続ける探傷器です

   菱電湘南エレクトロニクス社製  価格 \1,200,000.
  • 現場向けコンパクト探傷器 250W x 160H x 86D , 2Kg
  • 6.5インチ屋外外光環境対応高輝度液晶VGA640x480ピクセル搭載
  • 約8時間のバッテリー駆動(リチウムイオン電池)
  • 測定範囲:鋼中換算時 1〜14,556mm
  • 音速範囲:100〜15,000m/s
  • 帯域範囲:0.25MHz〜25MHz(ブロードバンド時)
  • 増幅直線性±3%以内
  • 時間軸直線性:±1%以内
  • データ保存量:標準約340件(別売2GBSDメモリー使用時約1,300件)
  • LMH線作成支援機能(2008年8月頃搭載予定)
  • 屈折角測定機能(2008年8月頃搭載予定)
資料: UI-S7pdfカタログ

デジタル超音波探傷器 UI-25 UI-25の特長
UI-25 湘菱電子製デジタル型超音波探傷器

NDI Rタイプ Level1設定手順(暫定版)
NDI Rタイプ Level2設定手順(暫定版
)

 UI-25JSNDIは実技試験対応機です
  価格¥1,400,000(UI-25) + \75,000(JSNDIソフト) 湘電湘南エレクトロニクス製
  • 新サンプリングボード搭載:測定範囲 1〜14,500mmを実現!
  • 堅牢な防塵・JIS防滴U形構造!さらに小型化3.5Kg!
  • 明るく見やすい遮光フィルタ付6.4インチ高輝度TFTカラー液晶
  • 新JIS-DAC: RB-41試験片によるエコー高さ区分線に新規対応!
  • FFT、音速測定、MAスコープ、ピークホールド機能を搭載
  • 波形及びエコー高さ区分線の色選択が可能に!
  • 表示言語:日本語表示でスムース操作
  • 6000mA/h専用リチウムイオン電池(5時間)2個まで搭載可能
  • 探傷データ保存件数:500件
  • 画像取込件数:100枚(128MBCFカードでは900枚可能)

UI-25詳細仕様
アンカーボルト・ロックボルト長さ測定
測定結果波形の一括転送例(UI23DOC)
PDF版詳細カタログ(1.07MB) ui-25.pdf

デジタル超音波探傷器 EPOCH 650
EPOCH 650の特長


幅広い用途に対応するEPOCH650!
  価格\ 1,150,000 オリンパス製
  • 軽量(1.6Kg)、コンパクト(236×167×70mm)、タフ(IP67、MIL-STD-810F)
  • バッテリー駆動時間:15時間
  • PRF:10〜2000Hz (10Hz単位で調整可能)
  • パルサー:100V、200V、300V、400V 25ns〜5,000ns
  • 帯域幅:0.2MHz〜26.5MHz
  • 測定範囲:3.36 mm〜13.388m (5900m/s)
  • 音速範囲:635m/s〜15,240m/s
  • DGS機能標準搭載、代表的なKrautkramer探触子登録済み
  • 曲面補正機能標準搭載
  • GageViewProソフト(USBキットを含む)別売、価格110,000
  • 適用範囲:建築鉄骨溶接部から工場品質管理まで

デジタル超音波探傷器 UI-27
UI-27の特長


UI-27 PDFカタログ
 UI-27はネットワーク対応型、 進化する超音波探傷器です
   価格\ 1,400,000 菱電湘南エレクトロニクス製
  • 画面サイズ:6.5インチ TFTカラー液晶640×480ピクセル
  • 無線LAN、Bluetooth、GPS位置情報入力対応
  • ユーザーカスタマイズ機化対応可能
  • 2ch化対応可能
  • 3.5Kg、 286W×180H×110D
  • バッテリー駆動時間:約8時間/1本(2本収納可能)
  • 帯域幅:0.25〜25MHz
  • 測定範囲:1〜14,556mm鋼中
  • 適用範囲:建築鉄骨溶接部から工場品質管理まで
マルチチャンネル型超音波システム装置
GESIT USIP40 システム用超音波探傷器 USIP40の特長
USIP40 (ボックスタイプ)
マルチAスキャン
サイクル毎に設定も変更できます
システム品につき個別見積商品です
2CH USIP40価格:  \3,110,000(Boxタイプ)
5CH USIP40価格:  \3,770,000(Boxタイプ)
10CH USIP40価格: \4,400,000(Boxタイプ)

     USIP40カタログ(417KB)をダウンロードします
  • 1 ,5, 10CHのマルチチャンネル型超音波探傷システム
  • パルス繰り返し周波数:4 Hz 〜 20,000 Hz(サイクル毎に均等)
  • 探傷周波数:0.2 〜 30 MHz
  • TCG, DAC, 後壁(バックエコー)減衰機能:110dB
  • 日本語WindowsXP下で操作は日本語表示
  • ネットワーク:イーサネット - TCP/IP、100 MB/s
  • UT、音速、肉厚の3測定モードを装備
  • 出力:アナログ10系統(12Bit)、デジタル16系統
  • 入力:エンコーダー3系統
  • プラグインソフト(UltraPROOF等)によりシーケンサーの負担を大幅削減
  • USIP 40 ラックタイプ:310 x 450 x 375 mm (7 HU)、 16.5 kg
  • USIP 40 ボックスタイプ(左図タイプ)(PC、モニター別置):
          135 x 450 x 430 mm (3 HU)、 7 kg

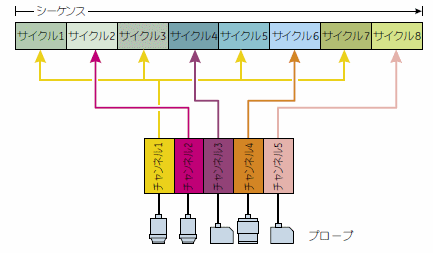

マルチサイクルオペレーション
USIP40は探傷サイクルを最大20まで割り当てることが出来ます。サイクルごとにゲインやゲート位置を変更することができるため、たとえば、一つの探触子に対し、探傷用感度とカップリングチェック用感度を設定することなどが可能になります
マルチサイクルオペレーションシーケンス
フェイズドアレイ搭載超音波探傷器 Pasor XS シリーズ
GEIT Phasor XS フェイズドアレイ機能+通常超音波探傷器機能 Phasor XSの特長

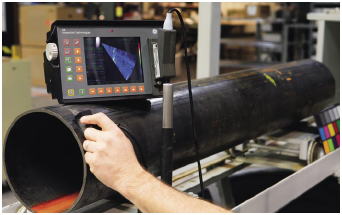

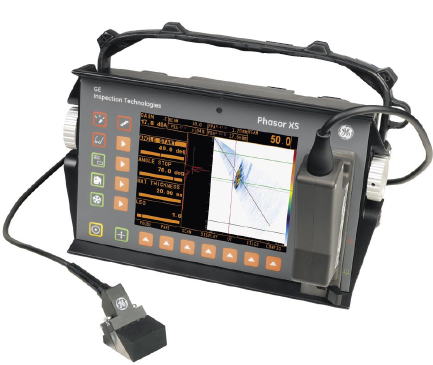

    GEIT製フェイズドアレイ機能搭載超音波探傷器 Phasor XS

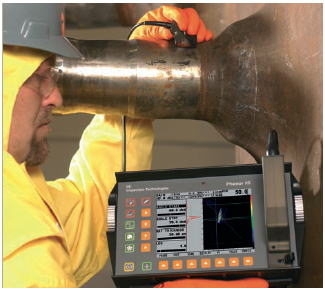

 PhasorXSは検査時間を短縮します
 PhasorXSは、フェイズドアレイモードで素早くきずを検出し、ボタン一つで一般探傷モードに切替え、JIS規格に則った検査が可能です。二つのモードを使用することにより工数の削減を実現し、日々の検査作業効率を向上します。
用途に応じて3 機種からお選び頂けます。
  • Phasor XS 16/16(一般探傷/ フェイズドアレイモード) *1 \2,030,000
  • Phasor XS 16/64(一般探傷/ フェイズドアレイモード) *2 \2,650,000〜
  • Phasor XS CV(一般探傷モード+DM機能搭載)       \1,630,000
*1 同時励振最大エレメント数16/ 使用可能エレメント数16

(4MHz/16エレメント/0.5mmピッチ/8x9mmプローブが付属します)
*2 同時励振最大エレメント数16/ 使用可能エレメント数64

    (プローブは付属しません)
  • フェイズドアレイ手法は検査時間・効率を画期的に改善します
  • 欠陥の広がりをイメージとして直感的に認識
  • 簡単操作、小型軽量(3.8Kg)、低価格(16/16セットで¥1,870,000)
  • フェイズドアレイモードの操作はシンプルで、測定データの読み取りも簡単
  • 16/64では64エレメントまで走査可能で同時16エレメント駆動が可能
 PhasorXSはキズを可視化します

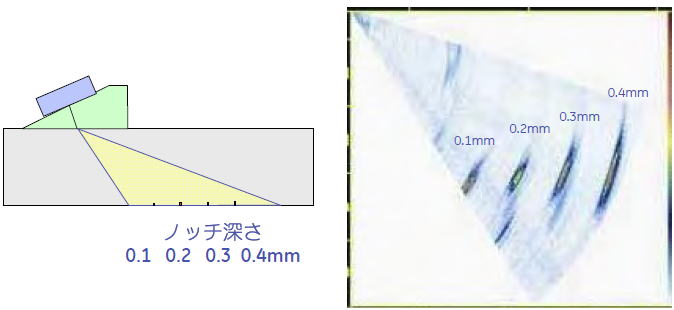

 セクタスキャン

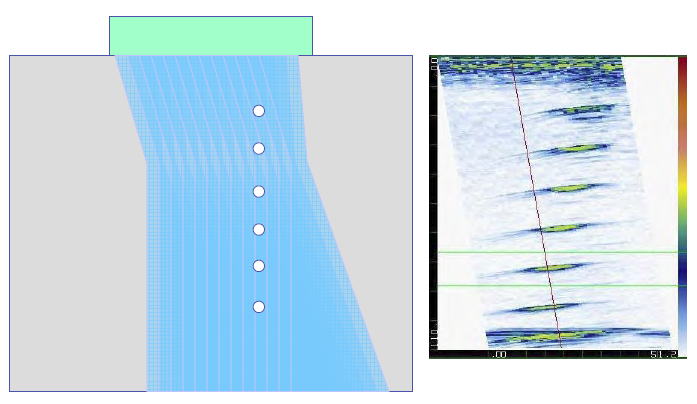

 リニアスキャン

販売終了製品 アナログ型・デジタル型超音波探傷器販売終了
2011/09/01現在供給されているアナログ超音波探傷器はありません。
中古機は一部供給可能ですのでお問い合わせ下さい!
Krautkramer USK 8S-J アナログ超音波探傷器 USK 8S の特長販売終了
アナログ探傷器のUSK7, USK8シリーズは製造販売が終了いたしました。後継機種はUSM35デジタル探傷器です
価格 ¥1,344,200. クラウトクレーマードイツ製
  • 軽量小型ポータブル型アナログ超音波探傷器
  • 高所、狭所、作業環境の悪い場所での作業に最適
  • NDI超音波検査技術者認定実技試験に採用
  • 探傷周波数:0.5MHz〜10MHz
  • 測定範囲:0〜10m(鋼中)
  • 総合感度:101.5dB
  • CRT表示部:70mmx55mm(JIS規格対応目盛付)
  • 動作時間:ニッカド電池パックで8時間、アルカリ乾電池で3.5時間
  • 外形寸法:240x95x300mm
  • 製品重量:約5Kg(ニッカド電池パックを含む)

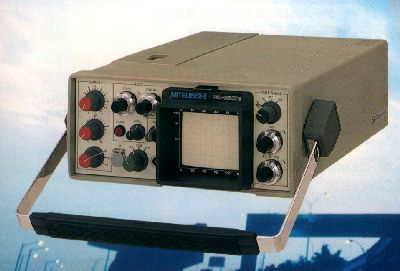

アナログ超音波探傷器 FD650N FD-650Nの特長販売終了
FD650Nアナログ型超音波探傷器は製造・販売が終了しました。後継機種はUI-S7です。
価格 ¥1,100,000. 湘菱電子製
  • 建築用鉄骨溶接部探傷、タンク・圧力容器の保守検査向け
  • 試験周波数を測定可能なオシロスコープ機能搭載
  • 市販単T乾電池使用可能
  • 接触媒質が侵入しにくい構造を採用
  • 236x106x320mm、約6kgの小型軽量
  • 各種実技試験に採用
  • お求めやすい価格を断固維持

PDF版詳細カタログ(760KB) fd650n.pdf

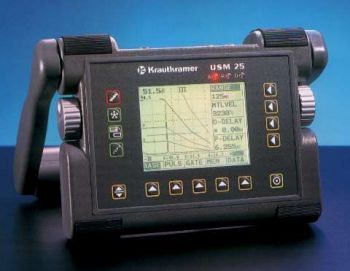

Krautkramer USM25 USM25の特長販売終了)
USM25ディジタル探傷器は生産終了です。後継はUSM35シリーズです
クラウトクレーマー・ドイツ製 税抜価格 \1,250,000.販売終了
  • USM25Jは日本語に新規対応(2002年4月発売分から)
  • 薄型軽量フルディジタル超音波探傷器【1.9Kg】
  • 建築鉄骨溶接部検査用超音波探傷器【JISZ3060にフル対応】
  • バッテリー、充電器、キャリングケースが標準で付属

 USM25超音波探傷器詳細
  DAC設定補助取扱説明書(PDF 155KB)usm25j_dac.pdf

Stresstel FlawMIKE FlawMIKE (JIS-DAC) の特長販売終了
FlawMIKEは製造販売が終了しました。後継機はUSM35X-DACです

STRESSTEL(米国)製
JISZ3060用セット価格 ¥800,000.(税込金額:¥840,000)
  • 簡易操作と低価格が特長のフルディジタル超音波探傷器【2.27Kg】
  • 検査会社向け建築鉄骨溶接部検査用超音波探傷器
  • 液晶画面:バックライト付 1/4VGA( 320x240 Pixel ) 60Hz
  • 電源:単2型Ni-MH充電池使用で8時間稼動
GESIT  USN58L USN58Lの特長(販売終了
USN58L探傷器は航空機、造船、重機械工業産業製品の検査を目的としています

GESIT(Krautkramer)・米国製 USN58L 税抜価格 \1,400,000.


高性能・軽量・カラー液晶フルディジタル超音波探傷器【2.9Kg】
  • タービンブレード等の薄肉材探傷・肉厚測定
  • ワイド測定範囲 1mm〜12,192mmで長尺鍛造品探傷
  • 航空機から原子力までワイドな検査対象物
  • 65種類の材料音速をプリインストール
  • アナログCRTに匹敵する波形追従性を実現
  • JISDAC機能標準搭載!
  • USN60と同等のDGS機能(オプション)搭載が可能

 超音波探傷器中古品情報
