世界のトップメーカー KrautkramerStressTel が提案する・・・・
超音波厚さ計のラインナップ
GEIT製 プラントメンテナンス用超音波厚さ計
普及型 DM5E シリーズ 表示分解能 1/100mm, 1/10mm
プロフェッショナル仕様 DMS Go シリーズ 表示分解能 1/100mm, 1/10mm
GEIT製 品質管理用超音波精密厚さ計
普及型 CL5 シリーズ 表示分解能 1/1000mm, 1/100mm
ノギス代わり TM1D-Plus 表示分解能 1/1000mm, 1/100mm
腐食部厚さ計 (石油タンク底板、配管、圧力容器等の残肉厚測定用)
DM5E 超音波厚さ計 GESIT(Krautkramer) DM5E 超音波厚さ計の特長
DA501EN探触子使用時の測定範囲は1mm〜200mmです

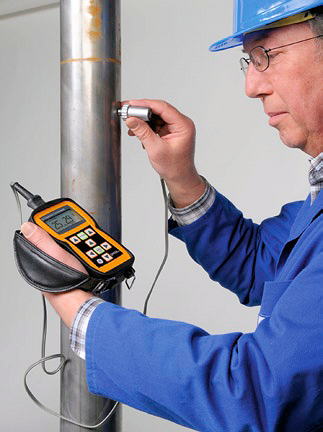

片手で操作できるユーザーインターフェイスのDM5Eは223gの小型・軽量厚さ計です

DM5E簡易設定手順書
DA503樹脂
DA503ダクタイル

DM5Eは腐食先端をキャッチします

2009/10/01販売開始!2016/09/01価格改定
2009年、DM5E厚さ計は
EN15317規格に対応いたしました
 EN15317: Non-destructive testing Ultrasonic testing Characterization and                      verification of ultrasonic thickness measuring equipment
2016/12/01限定販売機種に指定・10台ロットのご注文のみ受付と変更されました

DM5Eはコーティングを剥がさずに測定可能です(デュアルマルチ機能)
高性能小型軽量(223g)DM5Eシリーズはプラントメンテナンス・配管腐食診断向け厚さ計です
各種EN15317準拠探触子で肉厚測定能力は鋼中 0.6mm〜508mm をカバーします

  • 旧タイプDM4シリーズから大幅改良(ゼロ点校正方式ON-Block/OFF-Block選択
  • 片手での簡単操作を追求したユーザーインターフェイス
  • EN15317規格(超音波厚さ計性能)及びIP54規格(防塵・防滴)に準拠
  • 6種類の測定値表示モード(標準、MINスキャン、MAXスキャン、差厚測定、Bスコープ°表示、デュアルマルチ表示)を選択可能
  • 校正タイミングを知らせるリマインダー機能 ‐ 時間、測定値数、on/offから選択可能
  • DM5E-DLでは最大50,000点の測定値をグリッド/リニアファイルに保存可能
  • DM5E + DA512ENセット \491,000 (測定範囲: 0.6〜60mm
  • DM5E + DA501ENセット \533,000 (測定範囲: 1〜200mm
  • DM5E + DA503ENセット \538,000 (測定範囲: 5〜300mm
  • DM5E + DA590ENセット \543,000 (測定範囲: 1〜125mm)(200℃では1.3〜25.4mm)
  • DM5E DLセット販売は上記金額に + 約 \90,000 up
      PDF版カタログ(catalog_dm5e_jp.pdf 406KB)
DMS Go 超音波厚さ計 GESIT(Krautkramer) DMS Go 超音波厚さ計の特長
DMS Go は800×600ピクセルの表示部で明瞭な波形表示を行い、プロフェッショナルユーザーに確かな測定を提供いたします。画面表示の回転機能が搭載されていますので左手でも右手でも操作可能です

様々な環境下でも最適な視認性が得られるよう画面表示色の変更が可能で、人間工学に基づく画面設計により、素早く厚さ測定値を読み取れます。

DMS GoはBスコープ表示機能を標準搭載しています。減肉部の断面状況を適切に表示・把握可能です。Bスコープ画像はSDメモリに記録可能です。

【左上】DA590ENを使用して540℃までのプラントで肉厚測定が可能です。 【右上】外部腐食部の肉厚測定 【左下】コーティング上からの肉厚測定【右下】音速の不明な測定物の肉厚測定
従来のDM3〜DM5E、及びDMS2シリーズのほとんどの探触子を接続可能です。代表的な探触子はDMSGoの初期設定探触子として登録されています

コーティングと厚さ測定機能(TOPCOAT)※ TC560探触子を使用することで、コーティングと母材の厚さを同時に測定することができます。ペイントコーティングの厚さ測定値と母材の厚さ測定値をそれぞれ表示します。※特許取得   音速測定機能(AUTO-V)  TC560探触子を使用することで、音速がわからない試験体の厚さ測定が可能となります(但し、コーティングがない場合のみ)。

DMS Go+は確かな肉厚測定を提供します

DMSGo+超音波厚さ計は、腐食診断に定評のあるクラウトクレーマーDMシリーズ最新バージョン。
IP67規格に適合したプロ仕様の波形表示機能付き超音波厚さ計はプラントメンテナンス(タンク・配管)に最適で専用のデーターロガー用ファイル構造が内蔵されています。(オプション:DR、Advanced)

 機種別本体価格(単位:円。探触子・ケーブルは含まれません)

 機種名  本体価格 仕様・搭載機能など
DMSGo+ Basic \450,000 二振動子探触子専用エントリー厚さ計
DMSGo+  \585,000 上記 +  B-Scan、温度補正機能、一振動子機能
expert/inspector mode、差厚測定
DMSGo+ Advanced  \660,000 上記 + TOPCOAT・AUTO-V、UltraMateLite
                      各機種は後日のアップグレードが可能です
  • IP67準拠の防塵・防滴構造かつ小型・軽量850gポケットサイズ
  • ラバーハウジングを採用した堅牢構造(Mil-Std-810F
  • 測定範囲:0.40 mm 〜 650 mm(鋼中)表示分解能:0.1mm/0.01mm
  • 5インチ液晶画面(800 x 480 ピクセル)表示のAスコープは正確な肉厚測定の原点
  • AGC・ゼロクロス測定により高い再現性と安定性を実現
  • 315℃までの温度補正機能・自動Vパス補正機能・ダイアログ探触子自動認識機能
  • コーティング上から母材の厚さのみを測定可能(デュアルマルチ機能)
  • B断面表示機能(B-Scan)を標準装備
  • TOPCOAT機能オプション: コーティング上からコーティング厚さと母材厚さを測定可能
  • 従来のDMxシリーズ分割型探触子にも対応
DMS Go+ 初期登録済み探触子   2015年10月価格改定
探触子
型番
用途  周波数
(MHz)
接触面
(φmm)
測定範囲
鋼(mm)
探触子
価格
対応
ケーブル
ケーブル
価格
  二振動子探触子 (腐食部肉厚測定用)
DA301  一般測定  12.5  1.2〜200  \90,000 DA231 \37,000
DA501EN 5  12 1.2〜200 \79,000 DA231 \37,000
DA312 薄物測定  10 7.5  0.6〜50 \109,000 DA235 \39,000
DA512EN   7.5 7.5 0.6〜60 \71,000 一体型 -
FH2E-D  7.5 9.6  0.75〜50 \79,000 一体型 -
DA303 厚物測定  2 16.1  5〜300 \90,000 DA231  \37,000
DA503EN 2 16.1 5〜300 \84,000 DA231 \37,000
DA590EN 高温測定  5 12.7  1.3〜25.4 \147,000 C-123 \34,000
TC560 TOPCOAT 5 15.9 1.5〜200 \147,000 KBA531TC \24,000
   一振動子探触子 (精密肉厚測定用)
Alpha2DFR 精密測定 15 7.6 0.18〜25.4 \86,000 C-604  \12000
OSS-10  酸化スケール 20  7.6    \ C-604  \12,000
CA211A 精密測定 19.1  1.52〜380 \75,000 C-604  \12,000

PDFカタログダウンロード(catalog_dsm_go.pdf 571KB)
T-Mike EM+ 超音波厚さ計 Stresstel T-Mike EM+  販売終了!
Stresstel T-Mike EM+ 超音波厚さ計
T-Mike EM+はシンプル操作のスルー・ペイント超音波厚さ計
   (
ペンキを剥がすことなく測定物の肉厚を測定できます )
  • 標準探触子1/2"5MHz(063-200-098)付で通販特別価格\263,714(総額表示\276,900)
  • 自動探触子認識、自動ゼロ点調整(OFF-BLOCK方式)、自動感度補正機能搭載
  • 標準探触子の測定範囲:1.00mm〜254mm (スルーペイントモード時:3.25mm〜127mm)
  • 対環境性ケース、防水キー装備で堅牢性能をアップ
T-Mike EM+標準セット構成
販売時のセット構成
T-Mike EM+ 本体
単三アルカリ乾電池2本
探触子(063-200-098)
ハード・プラスチック・ケース
接触媒質、扱説明書英文、和文、保証書


PDF和文カタログ(520KB)
PocketMIKE 超音波厚さ計 PocketMIKE 超音波厚さ計 国内販売終了!

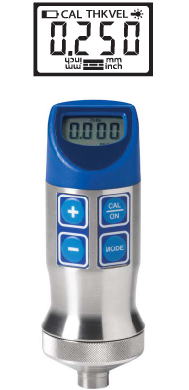

Stresstel PocketMIKE 超音波厚さ計

そのスタイルも性能!と考えます

PocketMIKEは探触子にケーブルと厚さ計を埋め込んだポケットサイズ
はしご上の作業でも片手操作なのでもう一方の手は常にフリーです
ポケットに入る片手操作の厚さ計は作業環境を変えます
ポケットサイズは工場内品質管理を身近で手軽なものへと大きく変えます
  • 標準汎用探触子付で通販特別価格\192,762(総額表示\202,400)
  • 高性能低価格がモットーの米国肉厚計市場で30%を占めるStresstel社の製品
  • 製品はISO9001認定工場で生産
  • 探触子: 5MHz,振動子径12mm接触面φ16mm
  • 表面温度100℃使用可能 (接触時間3秒未満、1分間の自然冷却)
  • ゼロ点調整: 自動 On-Block Probe Zero方式
  • キャリブレーション: 1点校正方式
  • 頑丈な防滴ステンレスケースに格納され、重さは150g
  • 電池動作時間: 約80時間 (単Vアルカリ乾電池1本)
  • 音速設定範囲: 1〜9,999m/sec , 肉厚測定範囲:1mm〜250mm
  • 表示分解能: 0.01(99.99mmまで)、0.1(100mm以上)
  • 外形寸法: φ39mm×105mmH、150g
  • 通販専門機種(値引き、現地デモ・取説は一切行いません)
納入時標準構成
PDF和文カタログ(1.2MB)
超音波精密厚さ計 (各種金属・硝子・樹脂薄板製品の製造時品質管理用)
CL5 超音波精密厚さ計 GESIT(Krautkramer) CL5 超音波精密厚さ計の特長
CL5シリーズはCL400のコンパクト版精密厚さ計です


通常画面では測定値が大きく表示され、設定音速、バッテリー残量が確認できます。Aスコープをクリックするとスナップショットが表示されます。

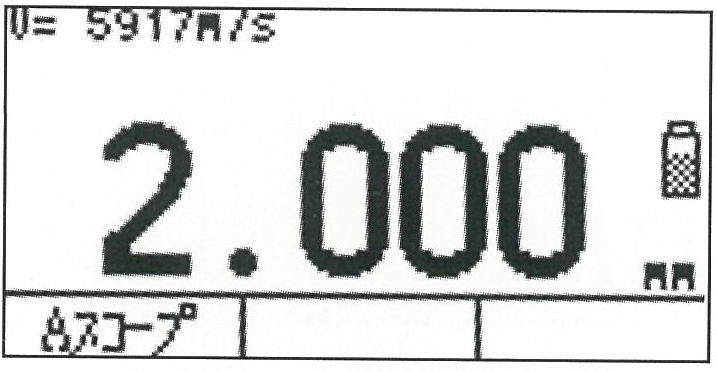

通常肉厚値表示画面

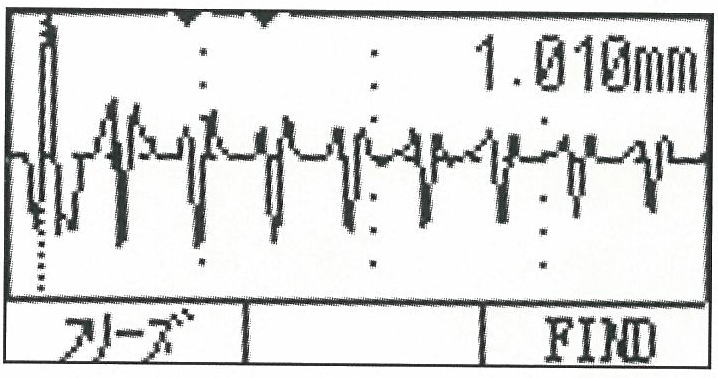

スナップショットAスコープ表示画面では、測定に採用した波形の上側端に▼マークが表示されます。
スナップショットAスコープ表示
超音波精密厚さ計CL5は製品検査分野で大好評のCL400シリーズのコンパクト版です。
金属・プラスチックからセラミックまでを 1/1000mm 分解能で高精度肉厚測定します。
各種薄板加工製品の現場品質管理用肉厚測定機器として最適です。

DRオプション時、64MBのSDカードに測定値10000件、Aスコープ500件を記録可能です。
  • CL5     \475,000. (標準タイプ本体価格)
  • CL5DR \560,000. (データロガー内蔵型本体価格)
  • 発注時オプション:リアルタイムAスコープ機能 +\70,000
  • 発注時オプション:音速測定機能 +\103,000
  • 詳細は価格表参照もしくは担当者にお問い合わせ下さい
  • 測定範囲: 0.13mm〜500mm(鋼中)
  • 測定分解能: 0.001mm、0.01mm、0.1mm
  • 音速設定範囲: 1000m/sec〜19999m/sec (±1m/sec)
  • 周波数帯域: 1.0MHz〜16MHz(-6dB)
  • 測定回数: 4Hz、8Hz、ミニマムモード時 32Hz
  • 液晶表示部:64×128ピクセル(40×57mm)
  • 使用可能探触子: コンタクト、プラスチック、遅延材付
  • 電源: 単3型乾電池X3個(約24時間)、AC電源
  • I/Oポート: 双方向RS232C
  • 寸法・重量: 180mmX941mX46mm(HWD)、約420g
  • 許容雰囲気:-10℃〜+60℃(ご使用時)、 防塵・防滴規格IP54
CL5は、自動車、航空、航空宇宙関連などの材料検査に適しています。
  • 鋳物、プレス加工品(アルミ、鋼鉄、銅、青銅など)
  • 機械加工品
  • 金属片, 金属板
  • プラスチック、複合材料
  • ガラス
 CL5 PDFカタログ(467KB)
