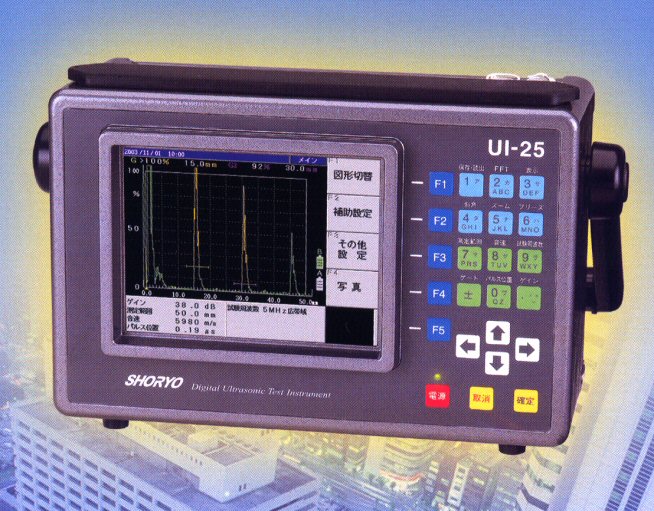

●表示器 |
画面サイズ |
6.4インチ TFTカラー液晶 |
有効表示領域(mm) |
130.6(H) x 97.0(V) |
画素数(ピクセル) |
640(H)x480(V) |
Aスコープ画素数 |
424(H)x315(V) |
●外形寸法(mm)・質量(Kg) |
270Wx175(H)x98(D)突起部含まず 約3.5Kg(バッテリ1本含む) |
●ケース(防滴U型準拠) |
アルミ(前面・裏面) |
強化プラスチック(バッテリ収納部) |
●送信部の性能 |
出力インピーダンス |
33〜55Ω |
パルス繰り返し周波数 |
測定範囲連動 10〜2000Hz±5% |
パルスの立ち上がり時間 |
35ns以下 |
●受信部の性能 |
感度 |
86dB以上 5MHz 狭帯域 |
ゲイン調整器 |
合計110dB 0.1dBステップ |
二探触子法における
入力インピーダンス |
50Ω ±15% |
受信増幅の中心周波数 |
1、2、5、10MHz
超広帯域:0.4〜14.3MHz |
●時間軸部の性能 |
測定範囲 |
鋼中縦波換算で1〜14,500mm |
掃引遅延範囲(パルス位置) |
-21〜3000μs(鋼中縦波) |
時間軸直線性 |
±1%以内 |
●ゲート部の性能 |
ゲート遅延範囲 |
画面上0〜フルスケール |
ゲートマーカーの幅 |
画面上0〜フルスケール |
ゲート数 |
2ゲート |
●標準付属品 |
@バッテリ |
1個 |
AACアダプタ |
1個 |
Bコンパクトフラッシュメモリカード |
1枚 |
C取扱説明書 |
1冊 |
|
●周波数分析機能 |
中心周波数 |
1〜10MHz可変 |
表示範囲 |
最大20MHz |
●電源 |
ACアダプタ |
AC100V〜240V ±10% |
バッテリ |
リチウムイオン電池 |
バッテリ動作時間 |
1本の時約5時間 2本の時約10時間 |
充電時間 |
内部充電0〜80% 約2.5時間 |
0〜100% 約5時間 |
周囲温度 |
0〜45℃(動作時) -20〜65℃(保管時) |
●外部インターフェイス |
CFカードスロットル |
TypeU |
拡張コネクタ x 2
※インターフェイスケーブルまたは拡張ボックスにより使用可能 |
パラレル(プリンタ) |
シリアル(RS232C準拠) |
VGA |
アナログ |
スキャナ(2軸) |
キーボード |
●オプションパーツ |
@外部充電器 |
A拡張ボックス |
Bキャリングケース |
Cプリンタケーブル 2m |
DVGAケーブル 1m |
ERS232Cケーブル 2m |
Fサーマル式専用プリンタ |
GICカードリーダー USB用 |
Hコンパクトフラッシュアダプタ ノートパソコン用 |
● オプションソフトウェア |
@Bモード機能 |
AハードウェアDAC機能 |
B圧接部専用探傷機能 |
C垂直ABCスコープ機能 |
DTOFD機能 |
Eパソコン通信ソフトウェア |
|
